실크인쇄 프로세스의 이해

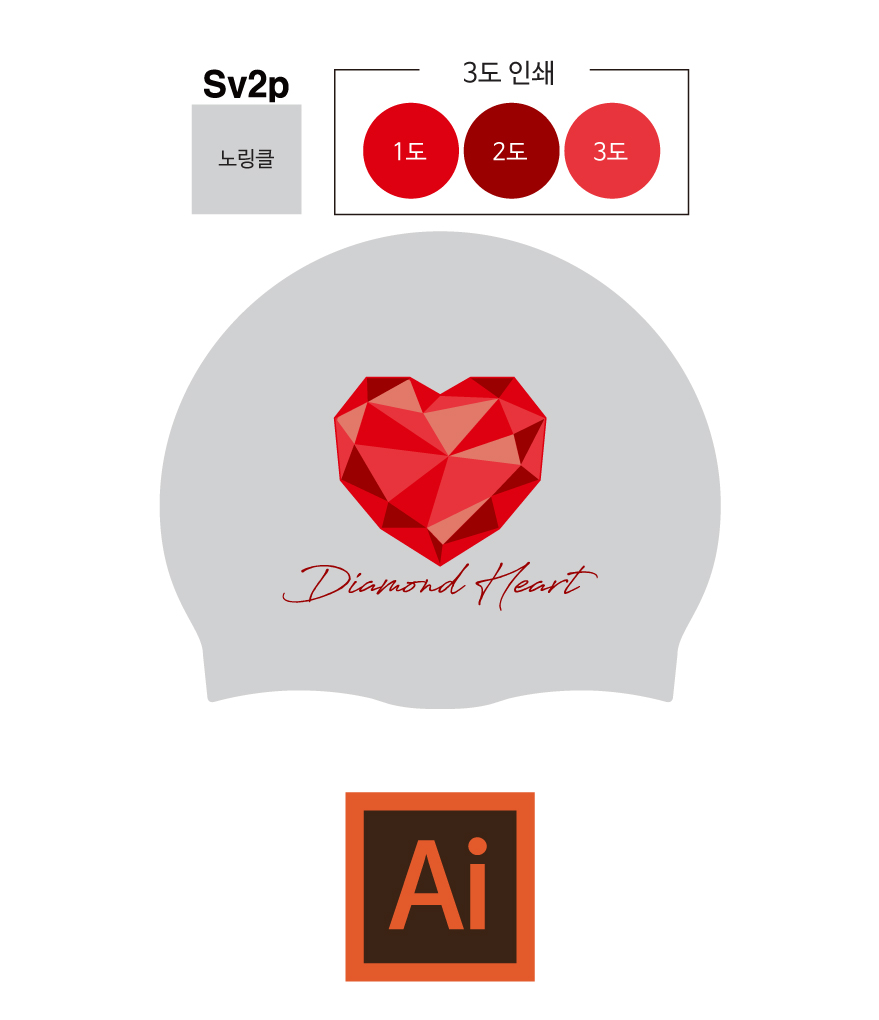

디자인 작업

디자인 상담 과정 및 시안 작업
VECTOR (일러스트) 그래픽으로 디자인 작업 진행
▼
수정과정을 거쳐 최종 디자인 확정

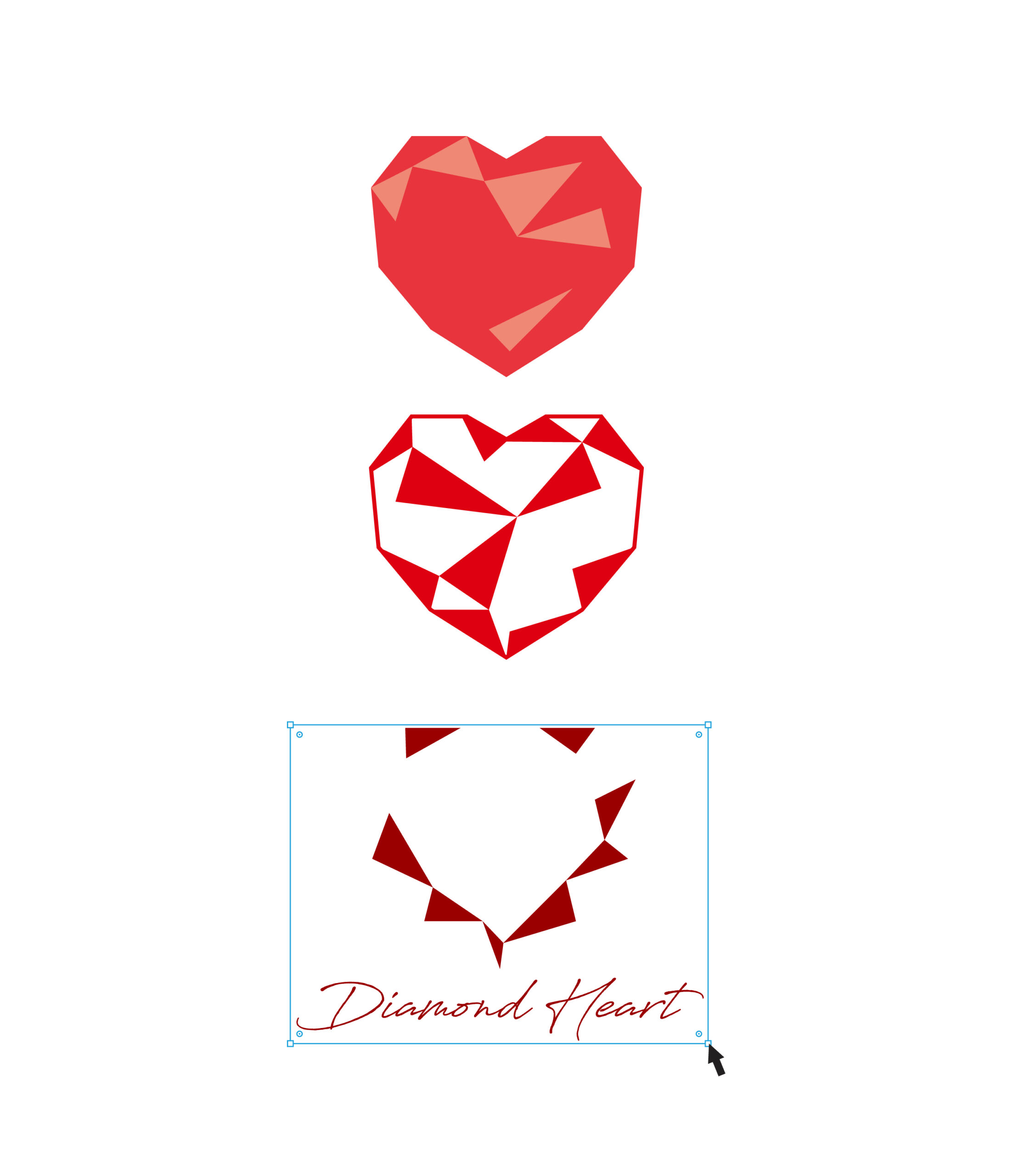

분판 디자인

필름 출력을 위한 레이어 분리 작업
칠해지는 색의 순서 정렬
(최종적으로 인쇄 도수가 결정됨)

3도 예시, 3개의 필름용 레이어 생성
(같은 계열이라도 색이 조금이라도 다르면 별도로 분리)

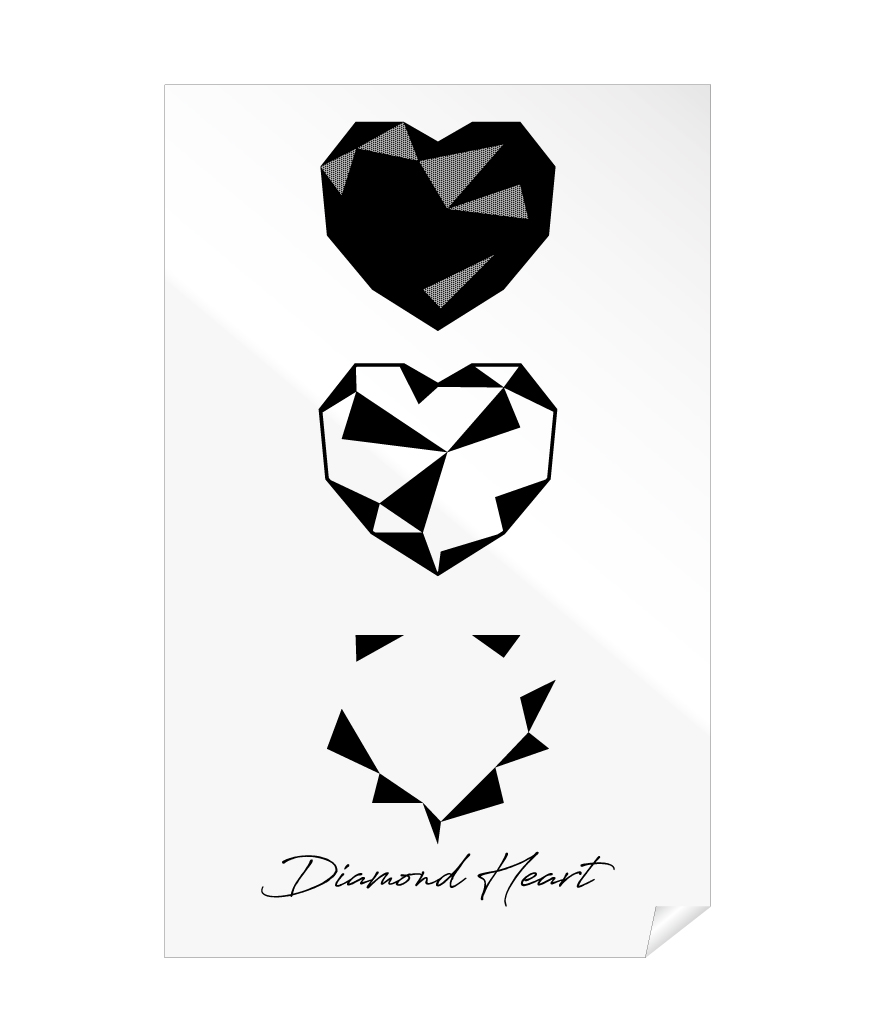

감광용 필름 출력

각각의 레이어별(색상별) 필름 출력
감광기에 넣기 위하여 모두 BLACK으로 출력

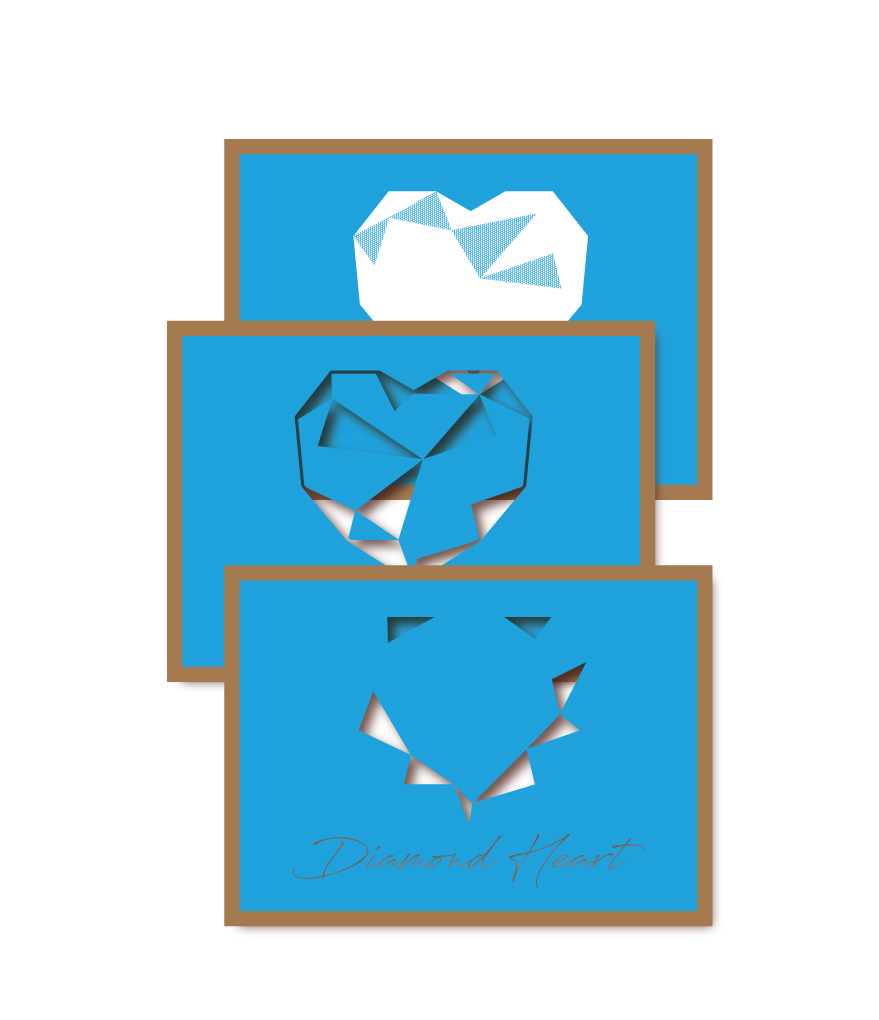

실크판(스텐실) 제작

필름을 이용하여 감광기에 투과시켜
페인트가 통과(인쇄)될 부분과
통과되지 않을 부분으로 제작하는 과정
실크 같은 망을 이용하여 실크인쇄라 부름

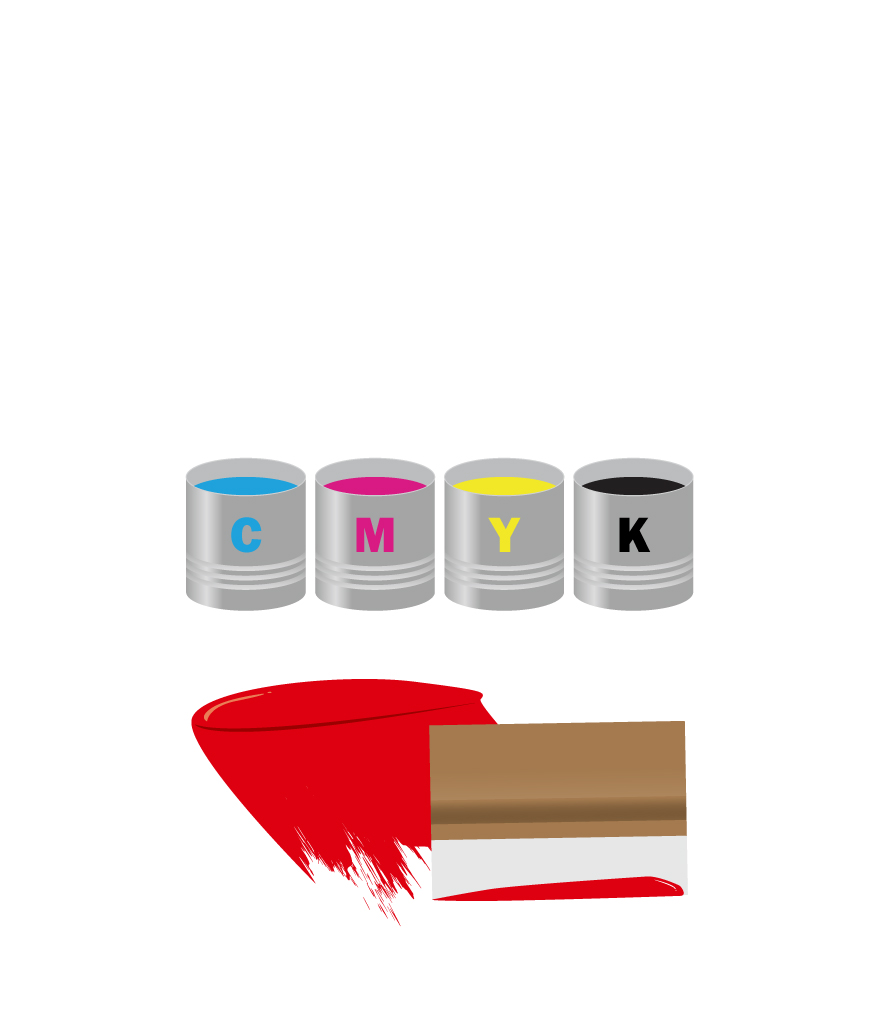

조색작업

각각의 레이어별 지정된 별색으로 조색
PANTONE 칼라칩으로 모니터상에서 보이는 차이를 없애고,
디자인 과정에서 원했던 색으로 조색
조색 : PRIMARY 칼라를 섞어 원하는 색으로 만드는 과정

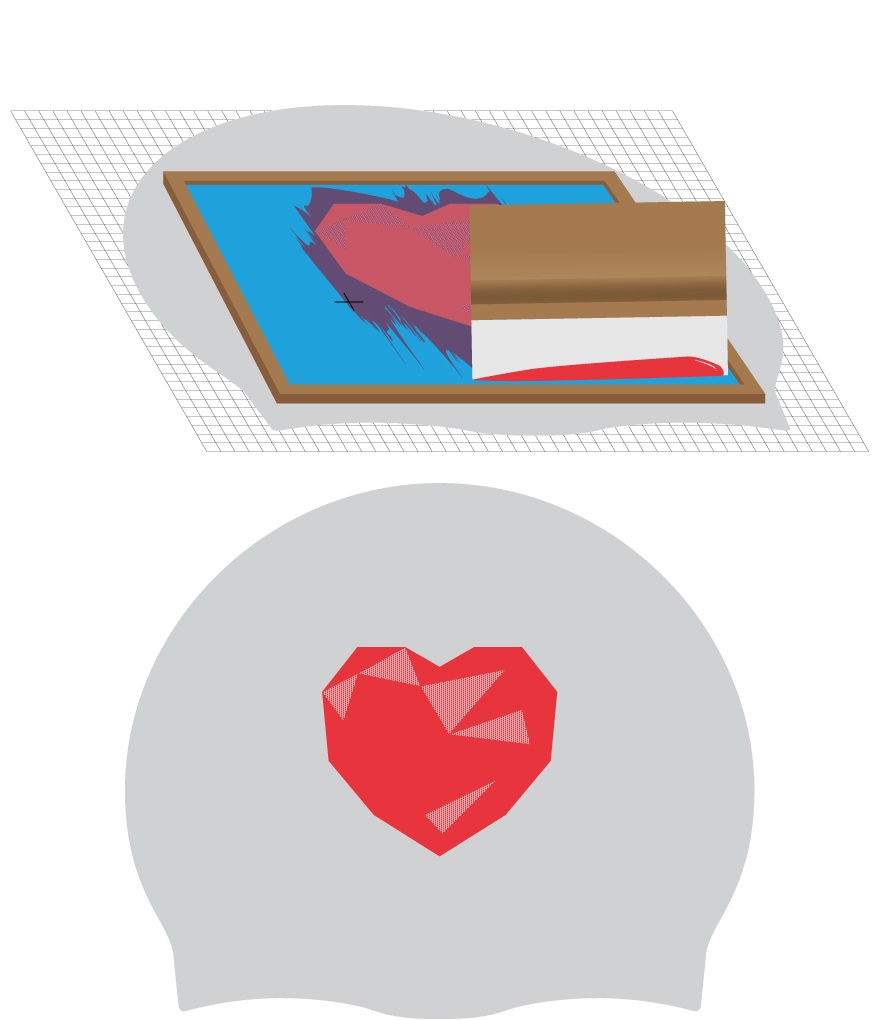

스퀴징 작업 1

실크판을 수영모 위로 올려 해당되는 색상의 페인트를 밀어 내려서 인쇄
1도 (가장 밑바탕 인쇄)

건조 컨베이어를 통과하며 건조 작업

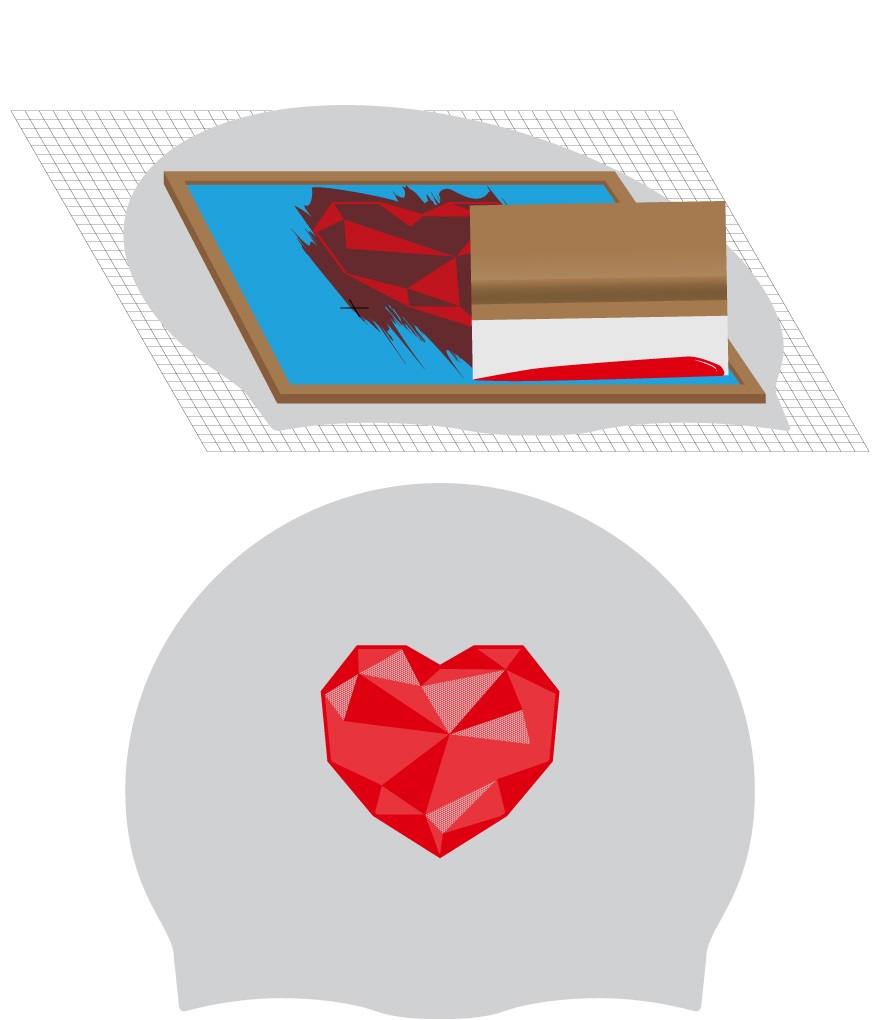

스퀴징 작업 2

2도 (1도 인쇄 후 그 위로 올려지거나 추가 색상)

건조 컨베이어를 통과하며 건조 작업 2차

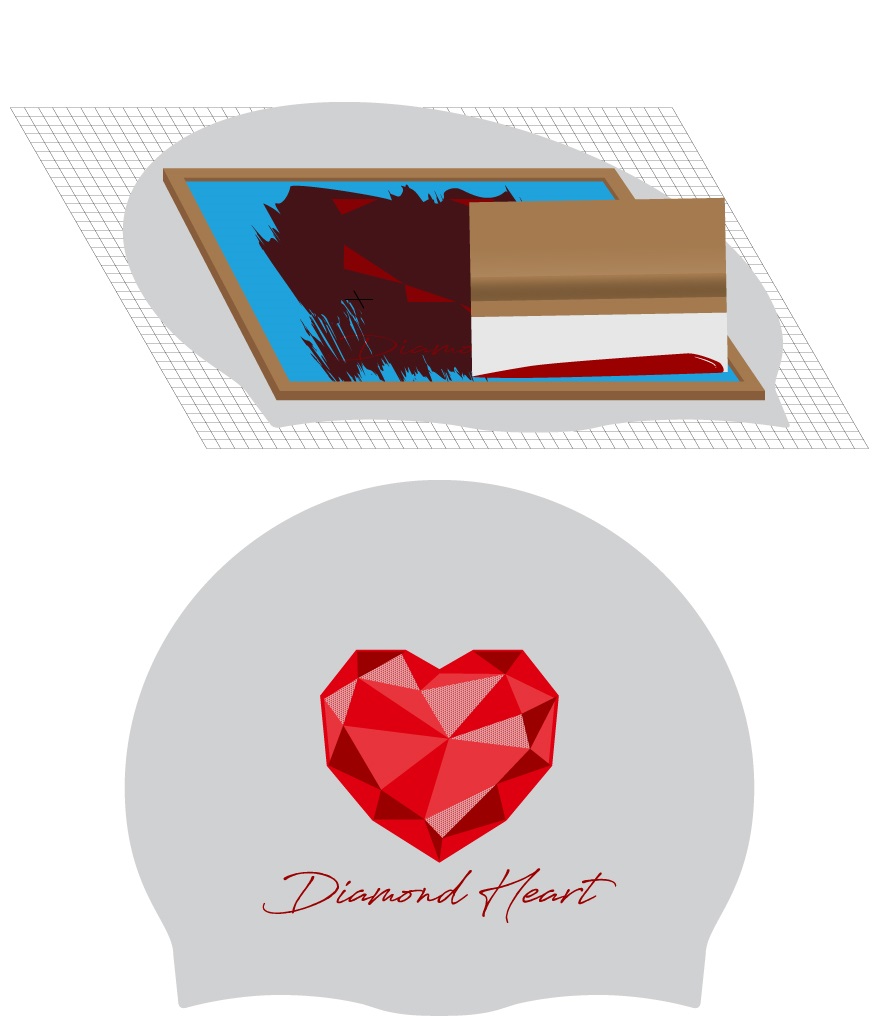

스퀴징 작업 3

3도 (1~2도 인쇄 후 마무리되는 색상)

건조 컨베이어를 통과하며 건조 작업 3차

건조 후 인쇄검수 및 포장 마무리
공장에서 지체 없이 직발송 처리

비디오로 이해하는 실크인쇄

실크 인쇄 (Screen Printing, Stencil Printing)를 쉽게 이해할 수 있는 유튜브 영상입니다.

영어는 못 알아들으셔도 충분히 과정은 이해하실 수 있습니다. ^^

촬영을 위해 샘플로 제작되는 공정이라 1도만으로 간단한 제작을 보여주고 있습니다.

또한 소규모 개인 커스터마이징 인쇄 공정입니다.

2~3도의 작업을 할 경우에는 저런 공정 (특히 수영모 + 컨베이어 시스템)에서는 핀이 맞지 않을 수 있습니다.
